定圧・定体積せん断試験機
SMT-E-1120 |
|
|
|
概要

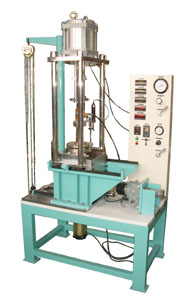

本装置は、組成や粒度が不均一な試料の内部摩擦角・粘着力などの強度特性を求めるせん断試験機で、焼却灰など廃棄物最終処分場の埋立地盤材料に適しております。
垂直力上面載荷・下箱可動型構造です。垂直荷重は空圧による応力制御です。
載荷力測定ロードセルと底盤に作用する荷重を検出する下部ロードセルを備えております。
底盤は、フローティングタイプとなっており、供試体に作用する垂直荷重を正確に計測でき、周面摩擦抵抗は、計算により求められます。
せん断力は、サーボモーター駆動スクリュージャッキにより、ひずみ制御で負荷されます。
速度設定は、多回転ポテンションメーターおよび外部入力信号により行います。
せん断箱は水浸が可能で、飽和試料せん断が行えます。
載荷フレームは、スライド構造になっており、試料装填作業は、オープンスペースで行うことができます。 |
 |
|
|
仕様
本体部
| 供試体寸法 |
200φ×70Hmm |
| 構造 |
上部載荷・下箱摺動式 （リニアベアリングガイド） |
| せん断装置 |
ひずみﾐ制御、サーボモーター駆動スクリュージャッキ
荷重 ； 30kN 最大変位 ； 30mm 速度 ； 0.2～2mm/min |
| 垂直 重 |
応力制御、空圧負荷ベロフラムシリンダー
荷重 ； 30kN （応力 800kN/㎡）
ストローク ； 112mm |
| 空気負荷 |
精密圧レギュレーター、圧力計 Max 0.7Mpa |
| サーボモーター |
ブラシレスDCモーター、 AC100V、 0.56～11r.p.m
変速比 1：20
スロースタート・スローダウン機能 |
計側部
| 形 式 |
コンソールキャビネット |
| 表 示 |
デジタルパメルメーター、 4桁 小数点フローティング |
| 測定 |
垂直荷重・反力荷重・せん断荷重
垂直変位・せん断変位 |
| 制御 |
・サーボモーターコントローラ・モーター回転数表示
操作ボタン
・空圧レギュレーター、圧力計、方向制御弁 2式 |
※機能、性能向上などのため予告なしに変更することがありますのでご了承ください。 |
|
主な納入先
| ・福岡大学 |
・香川工業高等専門学校 |
| ・豊田工業高等専門学校 |
|
|
