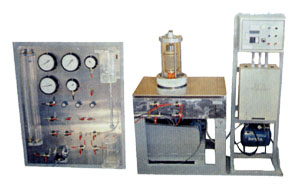

中型三軸圧縮試験機
SMT-G-4060 |
|
特長
本試験機は、アースダム等盛土材料や礫質土・風化岩等の三軸圧縮試験機を行うものであります。
三連式（SMT-G-4060-3）では三基の三軸室を備え、夫々の供試体にについて試験条件を設定することができます。
載荷装置は三連式（SMT-G-4060-3）であれば、スライド機構により任意の三軸室に移動し、また測定諸量は電気的に処理され、演算自記されます。
|
 |
|
仕様
一般仕様
| 制御モード |
ひずみ制御 |
| 適用供試体 |
50φ×100H、100φ×200Hmm |
| 軸荷重 |
Max 50kN |
| 変位 |
Max 50mm |
| 側圧 |
Max 1MPa |
| 間隙水圧 |
Max 0.5MPa |
| バックプレッシャー |
Max 0.5MPa |
| 体積変化 |
Max 500cc |
計測
| 軸荷重 |
ロードセル 50kN 5kN |
| 軸変位 |
ストレンゲージ 変位計50mm |
| 側圧 |
圧力変換器 1MPa |
| 体積変化 |
微差圧変換器（50cc 250cc 二重セルビューレット切換） |
| 間隙水圧 |
圧力変換器 0.5MPa |
※機能、性能向上などのため予告なしに変更することがありますのでご了承ください。 |
|
付属品
・コンプレッサー・真空ポンプ ・マイターボックス ・トリーマー
・供試体作成モールド・メンブランジャケット ・ゴムメンブラン |
|
主な納入先
| ・九州大学 工学部 |
・青葉工業 株式会社(高松市) |
| ・農林省 九州濃政局 |
・株式会社ナイバ |
| ・農林省 九州農政局 |
|
|
