二次元不規則波造波装置
HIW-2ST-PS |
|
概要
造波装置は、アナログ指令信号により正逆回転するサーボモーターの回転運動を、ボールスクリューユニットにより往復直線運動に変換し、造波ブレードを駆動するものであります。ボールスクリューはダストプロテクターに内蔵されており、水滴・ほこり等外部環境に対し、メンテナンスフリーです。ACサーボモーターはＳＣＲシステムで制御されます。
タコゼネレーター・ポテンションメーターで検出された速度・位置をコントローラーにフィードバックさせて偏差信号を出力し、正確に造波機を駆動します。波動水路は、接水部をステンレス、観測面はガラス張りとします。砕波部に透過型消波装置を設けます。水路両端部に動圧緩衝チャンバーが設けられていますから、循環流システム増波が可能です。 |

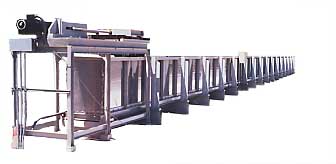

不規則波造波装置 Model,HIW-2ST-PS |
|
仕様
| 造波型式 |
ピストン型 |
| 駆動方式 |
ACモーターサーボシステム |
| 制御方式 |
アナログ電圧制御 |
| 入力信号 |
±10V |
| 標準周期 |
0.2〜3Hz |
| 最大発生波高 |
Max 300mm |
| 電動機 |
ACサーボモーター ４KW |
| 水槽 |
0.6（W)×1.2（D)×20（L)ｍ
計測移動台車
観測部 片面ガラス 12ｍ |
|
|
