回遊魚実験装置
HMT-HC-1
概要
　本装置は、水路巾0.5m、深さ0.8m、直径4m×短径3m の水平開放型回流水槽である。

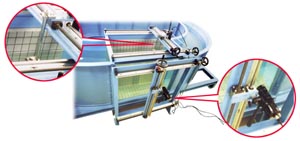

　水槽正面に長さ1m の観測部を設け、回遊魚の運動・挙動を観測又は記録解析するためのX-Y トラバース装置を観測面正面および上面に設ける。トラバース装置には、CCD カメラおよび流速計その他計測用プローブを装備できるアタッチメントを備える。
　観測部（巾0.5m、水深0.7m）において、水流・水温の調節が行なえるものとする。
　水流を発生させる起流装置は、ケーシングにインペラを組み込んだユニット式とし、観測部と反対の流域にセットし、制御盤において0〜0.5m/s の流速制御が行なえるものとする。
　水温制御は、水温調整装置を別置きとし、バイパス循環による間接冷却により、15℃〜25℃の調節が可能なものとする。水温の設定制御は、制御盤において行うものとする。
仕様
型式 ユニット式
インペラ、ステータおよび軸受をケーシング内に組み込んだ
一体型軸流発生装置
発生流速 0〜0.5m/s
プロペラ 型状 カプラン型
直径 350mm
ピッチ 335mm
翼面積比 0.35
翼数 3
回転数 500rpm
材質 プロペラ HBsC1
軸・軸受 SUS316
導流管 PVC
流速制御 デジタルインバータ制御
出力周波数範囲 0.2〜400Hz
加減速設定時間 0.01〜 3600 秒
入力信号 デジタル パネル操作
アナログ DC 0〜5V、0〜10V、4〜20mA
内蔵ボリウム
出力・表示 周波数・電流・電圧
適用モータ 3 相、200V、1.5kW
整流装置 構造・材質 ステンレス枠組、ステンレスエキスパンドメタル張り、
ナイロン樹脂マット装填、入口メッシュ、出口ハニカム
装着 水路指し込み、 水路フランジ固定

トラバース装置
型式 二次元クロスウェイトラバーサー
操作方式 手動ハンドル、各軸単独操作
駆動方式 ボールスクリュー駆動、リニアモーションベアリングガイド
移動量 平面用 X 方向 ±400mm(流れ方向)
Y 方向 ±250mm(水槽幅方向)
正面用 X 方向 ±400mm(流れ方向)
Y 方向 ±350mm(上・下方向)
スケール 1mm 目ステンレススケール、指示針付
アタッチメント トラバーステーブル、CCD カメラおよびプローブアタッチメント付

水槽本体
型式 1 インペラ式水平循環回流水槽
材質 フレーム及び補強材 SS400
接水面（水槽内面） FRP 加工、フロートガラス 10t
接水部品 SUS316 および塩化ビニール・耐酸部材
板厚 底板 PL6、 側板 PL4.5
寸法 水槽有効寸法 4.0m(W)×0.8m(L)×3.0(H)m
観測窓 枠寸法 幅1000mm 高さ800mm
観測有効 幅 870mm 高さ670mm
フロートガラス 10t
底面及び背面に50mm 方眼目盛
塗装色 観測部 白（ツヤ消し）、外装 マリンブルー


冷却加熱器・熱交換器・ポンプを組み込んだパッケージ型
冷却・加温装置 方式 空冷ヒートポンプ方式
冷却能力 5.8kW
加熱能力 4.6kW
水温設定 15℃〜25℃
制御方式 冷却・加温自動切替3 位置制御
制御精度 ±2％FS
中立帯 1.0〜10％FS
感熱素子 サーミスタ
リモートコントロール
表示 3 桁
電気容量 AC200V、3 相、1.5kW
熱交換器 方式 シェルアンドチューブ方式
材質 熱交換チューブ、チタン管16φ、シェル、PVC
熱交換量 4500kcal/h、150l/min 適用水量 6m3
電熱面積 0.44m2以上
循環ポンプ 方式 マグネット式渦巻ポンプ
材質 ETFE（四フッ化樹脂）
口径 25A
吐出量 150l/min
電気容量 AC200V、3 相、 0.4kW
制御盤 型式 屋内自立式または壁付型
制御機能 水流制御 インバータ操作パネル
水温制御 温度調整操作パネル
表示 流速・水温
塗装 下地処置 ショットブラストおよびサンダーケレン
耐水処理 FRP(水槽内部)
塗装 合成樹脂塗料 下塗り 膜厚 35μ 1 回塗り
合成樹脂塗料 下塗り 膜厚 35μ 2 回塗り
塗装色 マリンブルー
搬入・据付・引渡し ・分割製作し、現場組立てとする。
水温調整装置は屋外とし、実験室壁に配管用穴をあけ、埋戻し養生する。
・据付・組立後、調整・試運転を行なう。
・所定の立合検収を行い、引渡すものとする。
※機能、性能向上などのため予告なしに変更することがありますのでご了承ください。
